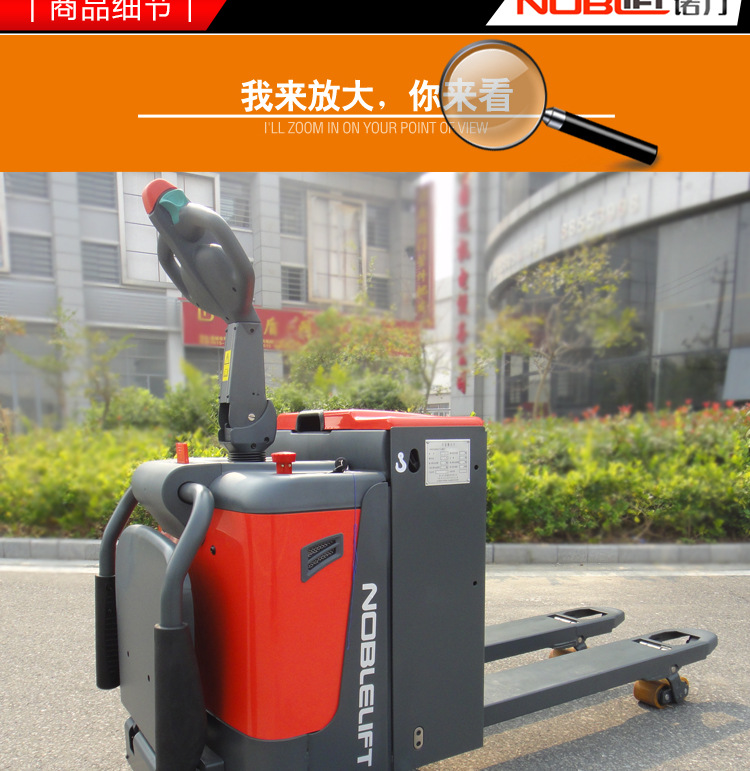

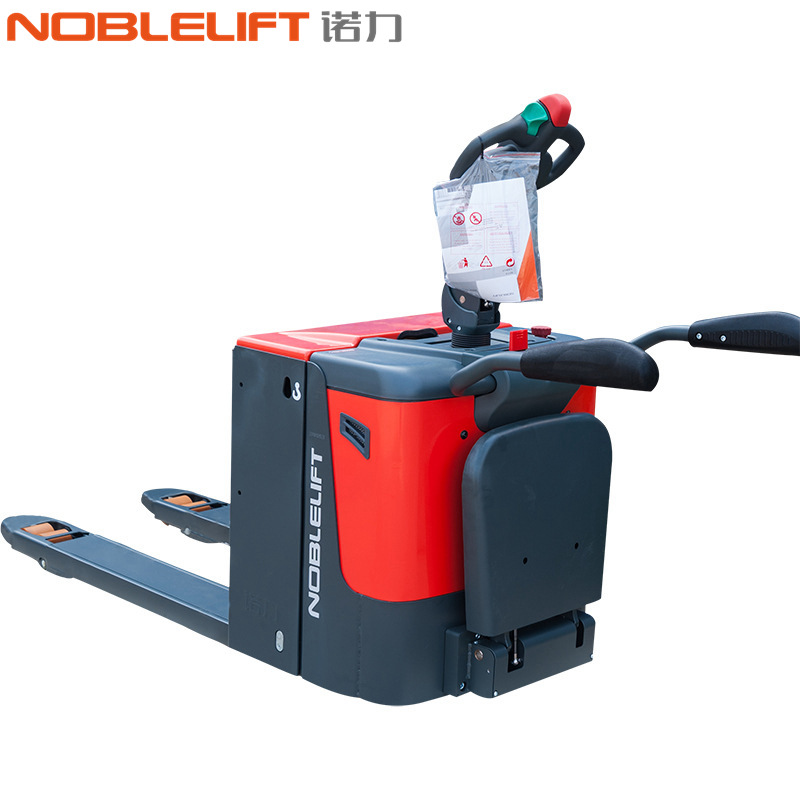

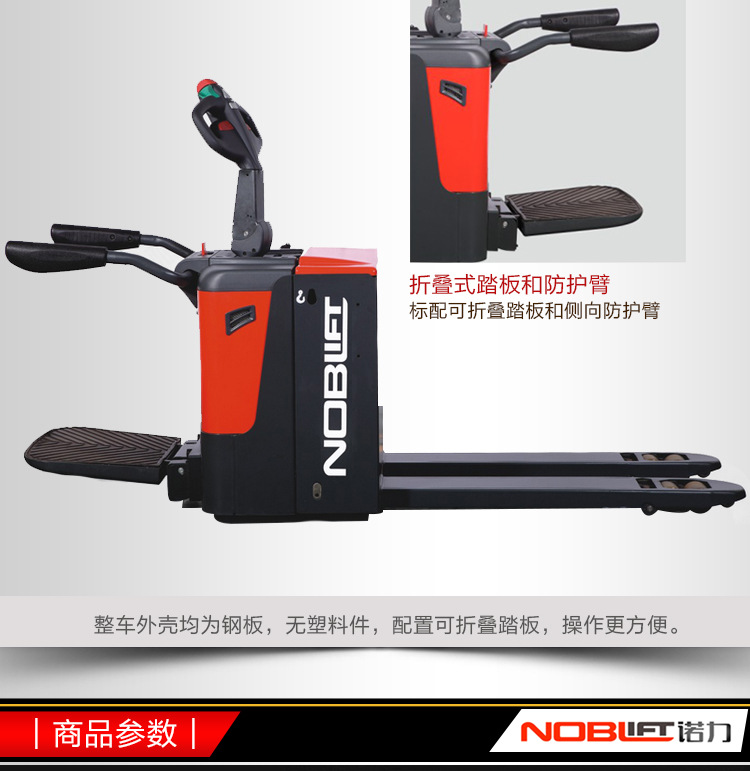

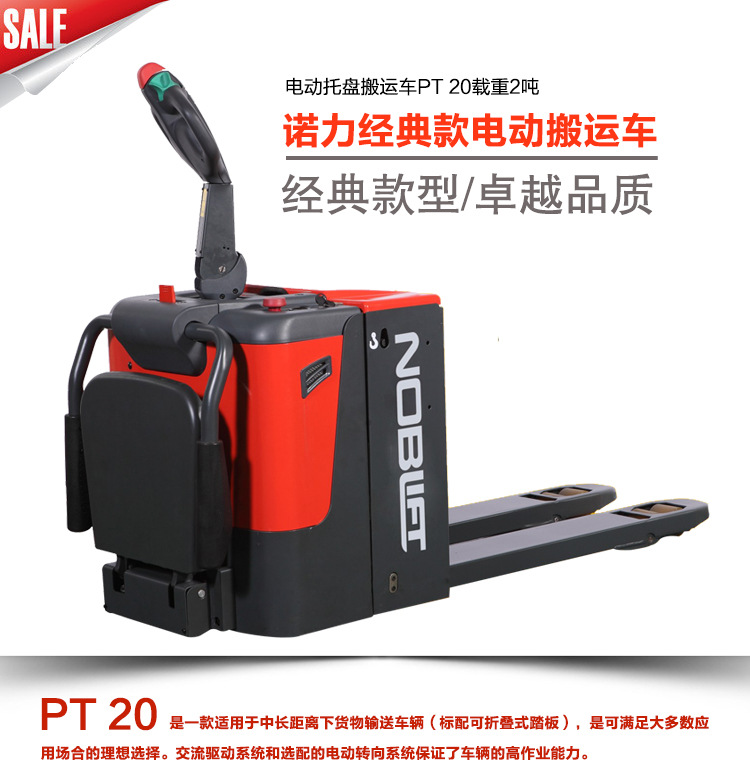

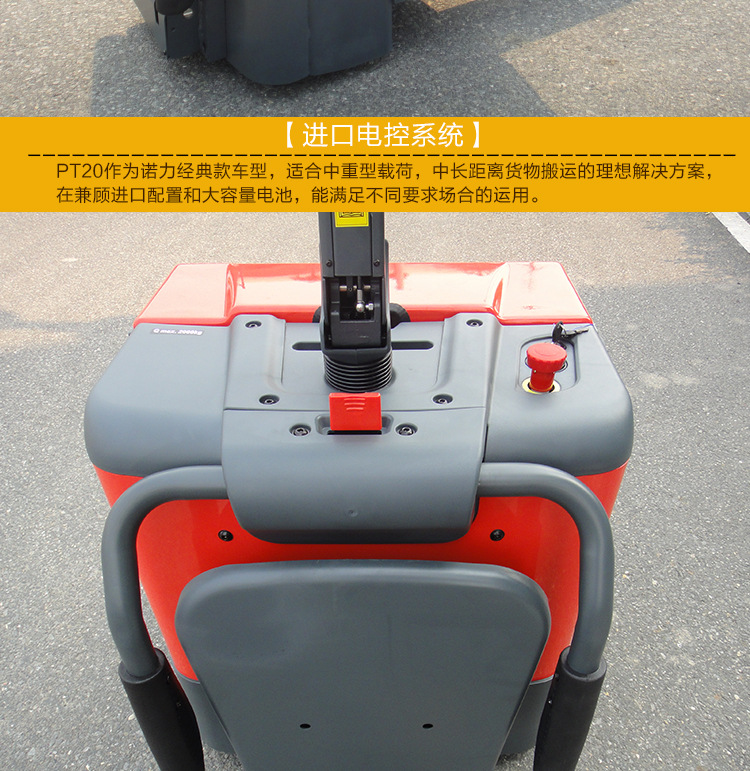

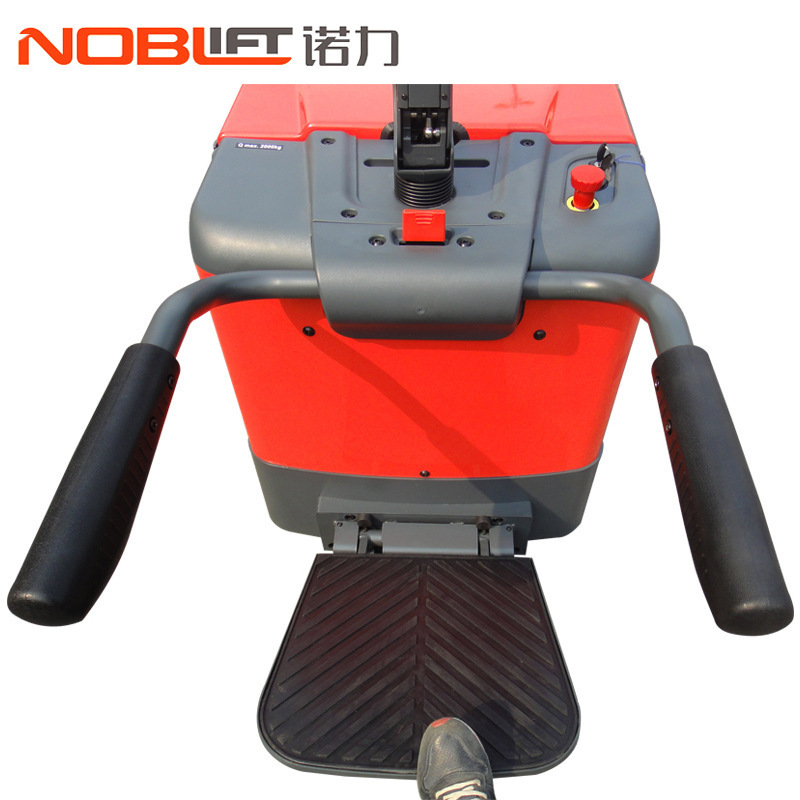

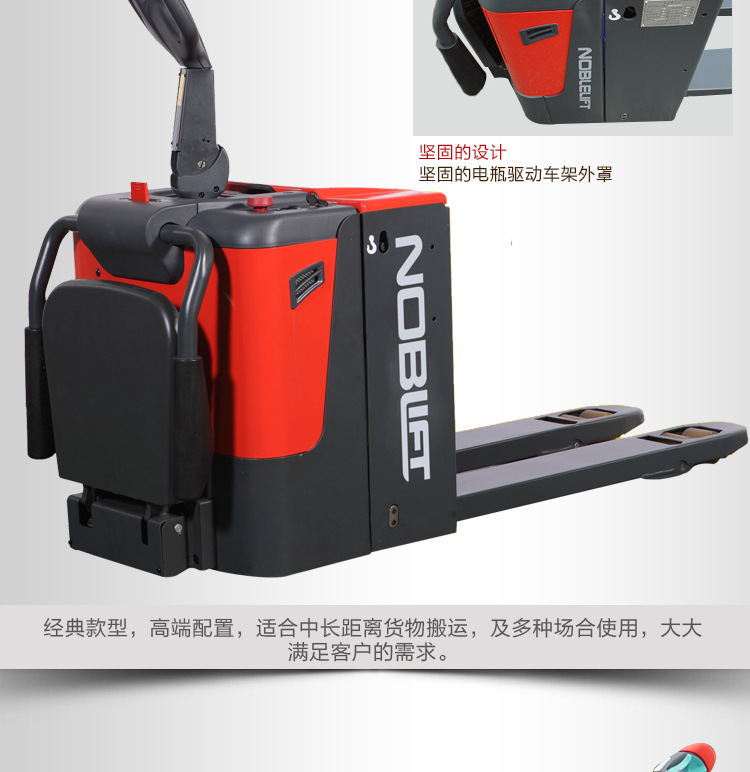

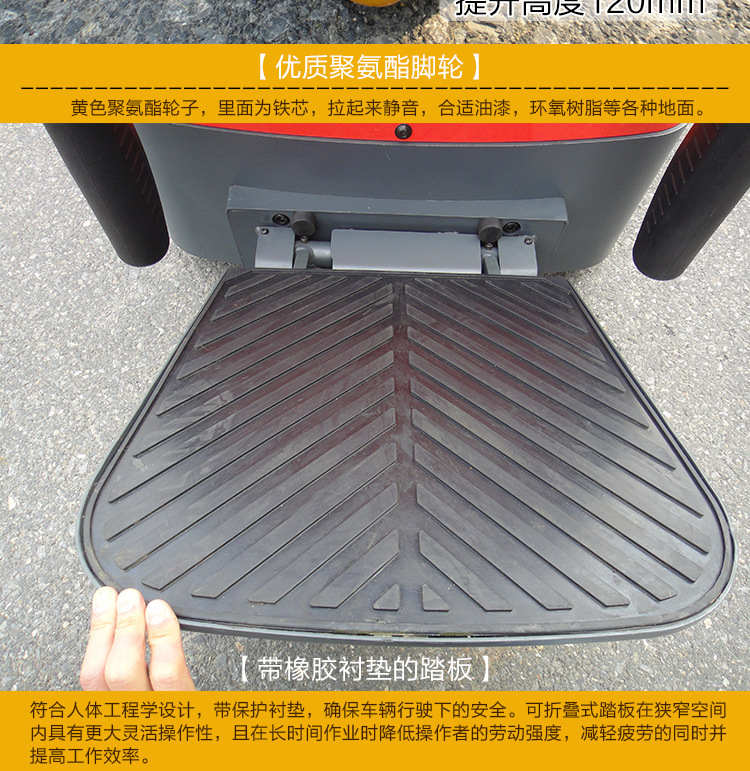

PT 20是一款适用于中长距离下货物输送车辆（选配可折叠式踏板），是可满足大多数应用场合的选择。交流驱动系统和选配的电动转向系统保证了车辆的高作业能力。

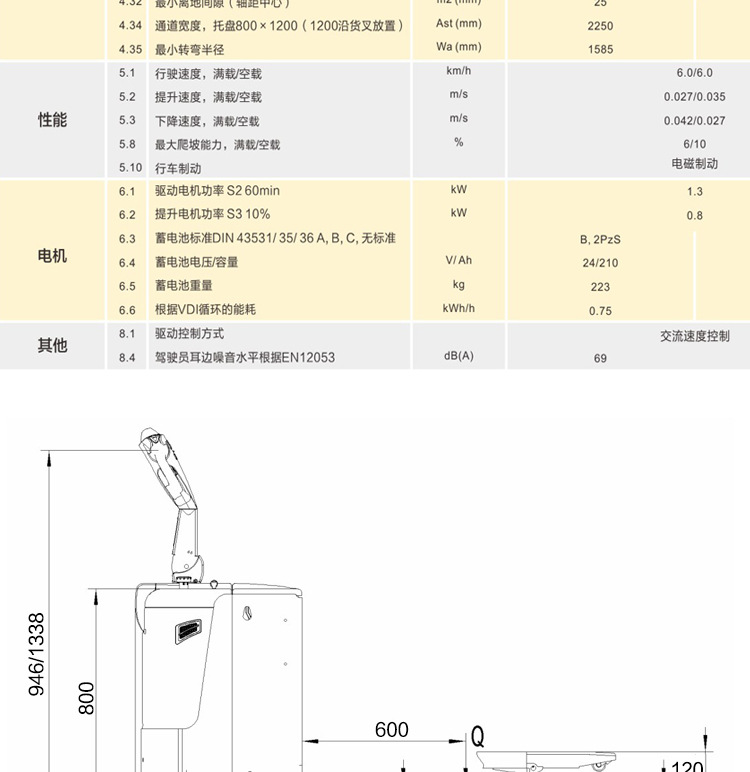

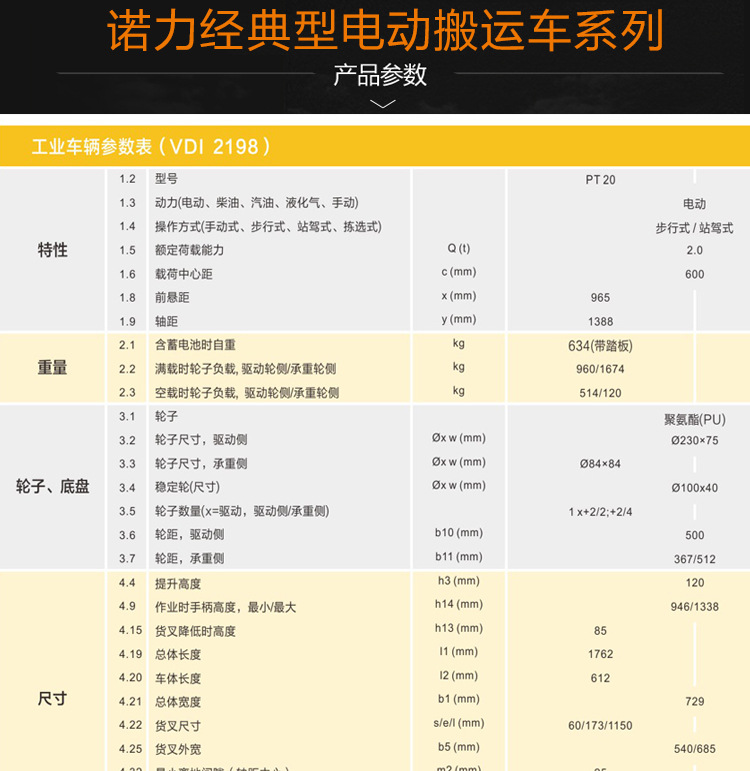

根据VDI 2198 标准的工业车辆类型表 | |||||
特性 | 1.2 | 型号 | PT 20 | PT 20美国 | |
1.3 | 动力 (电动, 柴油, 汽油, 液化石油气,电气) | 电动 | |||
1.4 | 驾驶方式 (手动式, 步行式, 站驾式, 座驾式, 拣选式) | 步行式 站驾式 | |||
1.5 | 额定承载能力 | Q (t) | 2.0 | ||
1.6 | 载荷中心距 | C (mm) | 600 | ||
1.8 | 前悬距 | X (mm) | 965 | 1083 | |
1.9 | 轴距 | Y (mm) | 1388 | 1524 | |
重量 | 2.1 | 重量 (包括蓄电池) | kg | 634(带踏板) | 610 |
2.2 | 满载时桥负荷 驱动侧/承重侧 | kg | 960/1674 | 1140/1470 | |
2.3 | 空载时桥负荷 驱动侧/承重侧 | kg | 514/120 | 505/105 | |

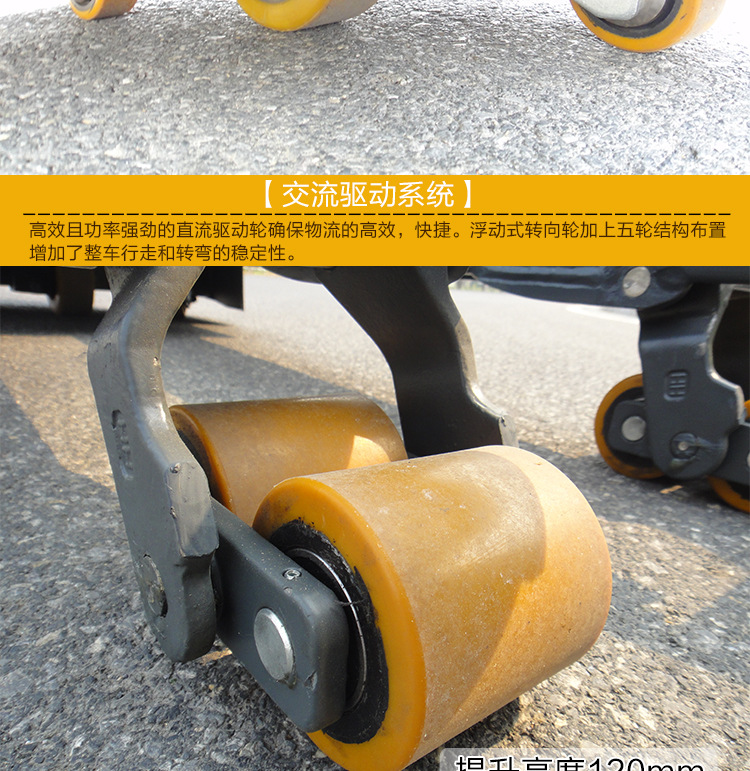

车轮 | 3.1 | 轮胎 (橡胶轮, 高性能弹性体, 气胎轮, 聚胺酯轮) | 聚胺酯轮(PU) | ||
3.2 | 轮子尺寸 驱动侧 | Æ xw (mm) | Æ230×75 | ||
3.3 | 轮子尺寸 承重侧 | Æ xw (mm) | Æ84×84 | Æ82×110 | |
3.4 | 转向轮尺寸 | Æ xw (mm) | Æ100x40 | ||
3.5 | 轮子数量(x=驱动轮)驱动侧/承重侧 | 1 x+2/2;+2/4 | 1 x+-/2;+2/2 | ||
3.6 | 轮距(前面) 驱动侧 | b10 (mm) | 500 | ||
3.7 | 轮距(后面) 承重侧 | b11 (mm) | 367/512 | ||
尺寸 | 4.4 | 提升高度 | h3 (mm) | 120 | |

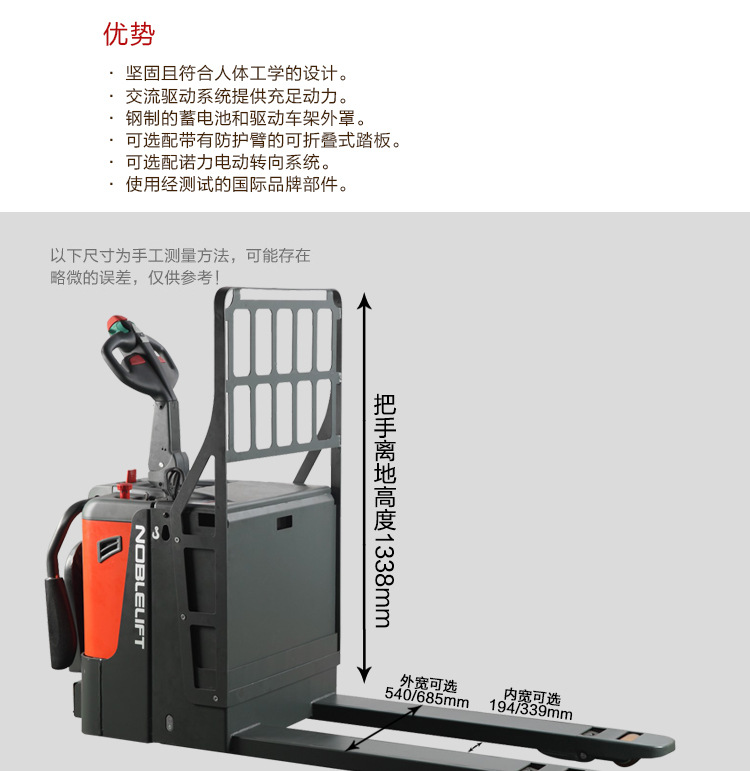

4.9 | 操作手柄在中立位置时的高度 | h14 (mm) | 946/1338 | ||
4.15 | 货叉降低时高度 | h13 (mm) | 85 | 83 | |

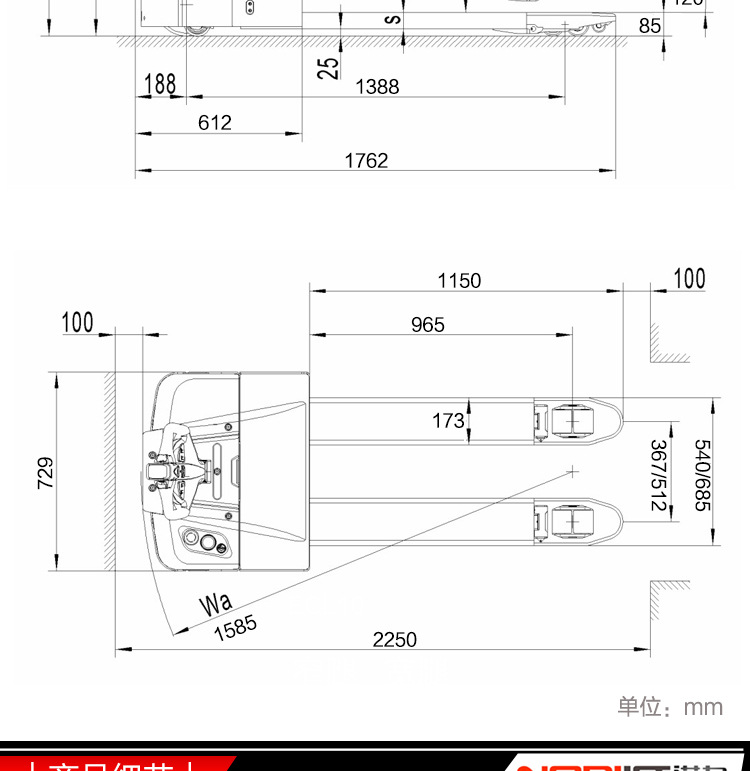

4.19 | 总体长度 | l1 (mm) | 1762 | 1850 | |
4.20 | 车体长度 | l2 (mm) | 612 | 630 | |
4.21 | 车体宽度 | b1 (mm) | 729 | ||

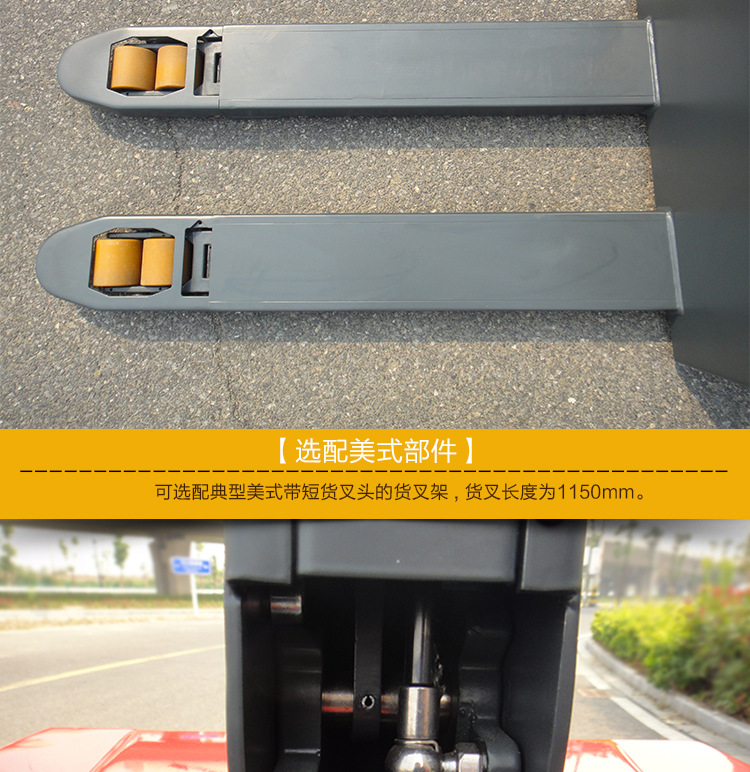

4.22 | 货叉尺寸 | s/e/l (mm) | 60/173/1150 | 60/173/1220 | |
4.25 | 货叉外间距 | b5 (mm) | 540/685 | ||
4.32 | 轴距中心距地间隙 | m2 (mm) | 25 | 23 | |
4.34 | 直角堆垛通道宽度,托盘800X1200(1200沿货叉放置) | Ast (mm) | 2250 | 2385 | |
4.35 | 转弯半径 | Wa (mm) | 1585 | 1720 | |
性能 | 5.1 | 行驶速度 满载/空载 | km/h | 6.0/6.0 | |
5.2 | 提升速度 满载/空载 | m/s | 0.027/0.035 | ||
5.3 | 下降速度 满载/空载 | m/s | 0.042/0.027 | ||
5.8 | 爬坡能力 满载/空载 | % | 6/10 | ||
5.10 | 行车制动 | 电磁制动 | |||
电机 | 6.1 | 驱动电机功率 | kW | 1.3 | |
6.2 | 提升电机功率 | kW | 0.8 | ||

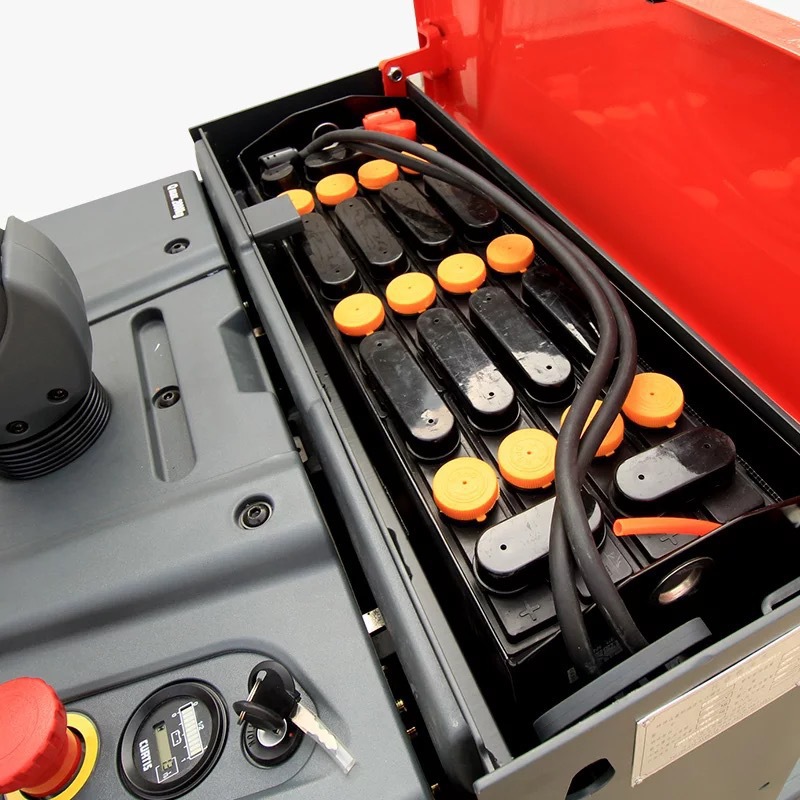

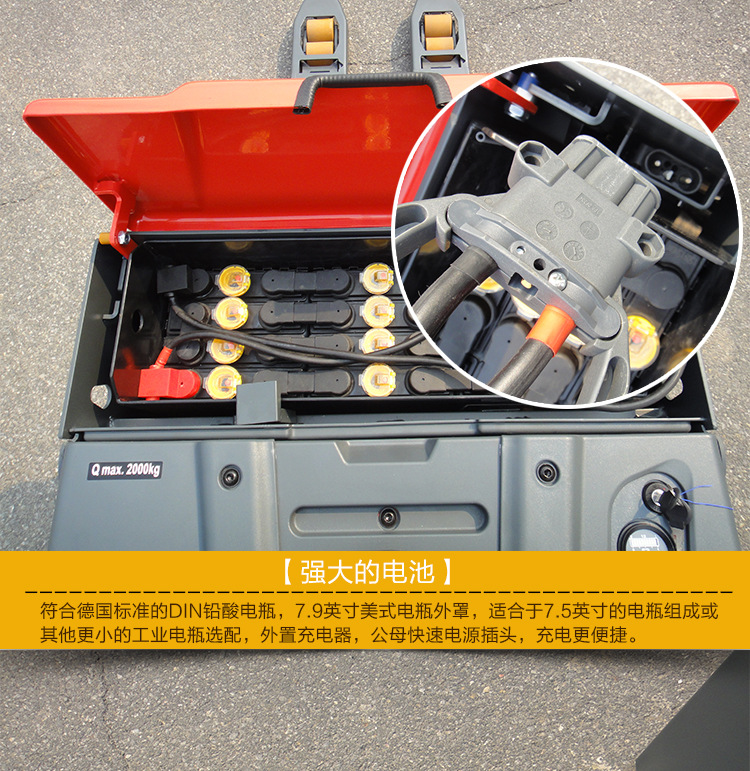

6.3 | 电池,英国BS标准,不是 | B,2PzS | 工业电瓶 | ||
6.4 | 蓄电池电压,容量(5小时放电率) | V/ Ah | 24/210 | 24/175 | |
6.5 | 电池重量(+/-5%) | kg | 210 | ||
6.6 | 能耗 根据VDI 周期 | kWh/h | 0.75 | 0.75 | |
其它 | 8.1 | 驱动控制方式 | 交流速度控制 | ||
8.4 | 驾驶员耳边噪音水平 | dB(A) | 69 | 69 | |
